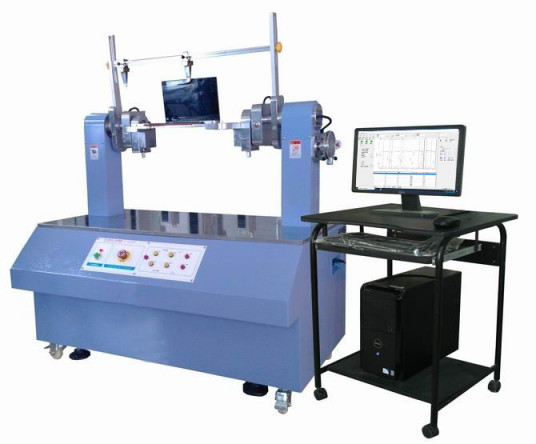

360 stopniowe sterowanie serwo automatyczna maszyna do testowania skrętu dla laptopów LCD TV DVD Single Hinge
Model:IN-F4360
Celem:
Ten tester nadaje się do laptopa, ultrabooków, monitorów i innych produktów elektronicznych do badania momentu obrotowego oraz badania trwałości zawieszenia tłumienia skrętu,może zmierzyć moment obrotowy zawiasu do otwarcia i zamknięcia na 360 stopni i wyświetlić wykres pomiaru.
Specjalności:
1Warunki badań są ustawiane przez oprogramowanie komputerowe (parametry obejmują zakres kąta, pochodzenie uderzenia,prędkość badania, cykle badań, przerwę
czas, czas zatrzymania po pewnych cyklach itp.)
2. Może drukować i rejestrować wartość badania oraz wykres (grafy obejmują kąt momentu obrotowego, tłumienie momentu obrotowego)
3Tytuł, nazwa próbki, data badania, operator i numer pliku raportu z badania mogą być edytowane.
4Raport testowy jest w formie edycji danych Microsoft Access, dane testowe zostaną automatycznie wprowadzone i mogą być zapisane i wydrukowane.
W interfejsie testowym wydrukuj wykres badania.
5Oprogramowanie i raport mogą ustawić zakres parametrów testowych tak, że będzie automatycznie tylko PASS lub FAIL,i automatyczne pomiar
i wyświetlić maksymalny moment obrotowy, min. moment obrotowy i średni moment obrotowy i utworzyć wykres.
6. Automatycznie rejestruje wykresy kąta momentu obrotowego, wykresu tłumienia momentu obrotowego + dane badania dla każdego cyklu.
7. wykres tłumienia momentu obrotowego: do zapisu każdego cyklu badania i utworzenia wykresu, który może sprawdzić tłumienie momentu obrotowego związanego z badaniem
cykle.
8. Aby użyć serwo silnika z Panasonic do napędu, z 2500r wysokiego kodera impulsu, aby zapewnić wysoką precyzję, mniejszy hałas, wysoki moment obrotowy i długą
Życie.
9W celu pomiaru momentu obrotowego za pomocą przetwornika momentu obrotowego firmy Setech w Korei tolerancja może wynosić ± 0,5% FS.
10. Aby zastosować siłę i wyposażyć w urządzenie oś-centrum dla podwójnych stron, które może zagwarantować niskie drgania i duże zbieranie momentu obrotowego, i zrobić
Z pewnością precyzja badań dla zawiasu.
Specyfikacja:
| Przestrzeń testowa |
Mogę przetestować laptop z ekranem 10~13,3 cala |
| Pojemność |
100 kgf.cm (10N.m) |
| Min. wyświetlacz toruqe |
00,01 kgf.cm |
| Min. kąt wyświetlania |
0.010 |
| Zakres kąta obrotu |
5?? 3550 (ponieważ laptop ma ekran i klawiaturę, więc rzeczywisty zakres kąta zawiesiny nie osiągnie 0 ~ 3600) |
| Zakres prędkości badania |
1~72000/min może ustawić prędkość w stałym tempie lub może ustawić prędkość
W trzech częściach przez łuk: 0 ~ 120 ° = 1 sek, 120 ° ~ 240 ° = 2 sek, 240 ° ~ 360 ° = 1 sek,)
|
| Ustawienie warunków alarmu |
Hinge: utrata momentu obrotowego zawieszenia lub moment obrotowy < moment nastawienia, tester zatrzyma się i wywołuje alarm w oprogramowaniu. |
| Rozmiar testownika |
Wykorzystanie węgla |
| Waga |
Około 260 kg. |
| Władza |
1 ′′, AC110V, 5A |
Patent na oprogramowanie:2007.8.13634
Oprogramowanie sterujące (chiński i angielski)):
Język operacyjny: chiński, angielski
¢ Jednostka momentu obrotowego: kgf.cm,N.m,Lbf.w przełączalnej
W interfejsie metody testowania ustawić
prędkość obrotu (w kierunku wskazówek zegara lub w kierunku przeciwnym), prędkość badania, cykle badania, czas przerwy itp.
Graf tłumienia żywotności: współrzędne, kolor, kolor tła dla grafu tłumienia można edytować.
Graf tłumienia długości życia
Raport testowy: nagłówek raportu, czcionka może być edytowana, może być tworzony jako plik PDF, Excel.
Raport danych może tworzyć maksymalny moment obrotowy, minimalny moment obrotowy i średni moment obrotowy i automatycznie ocenić PASS lub FAIL.
