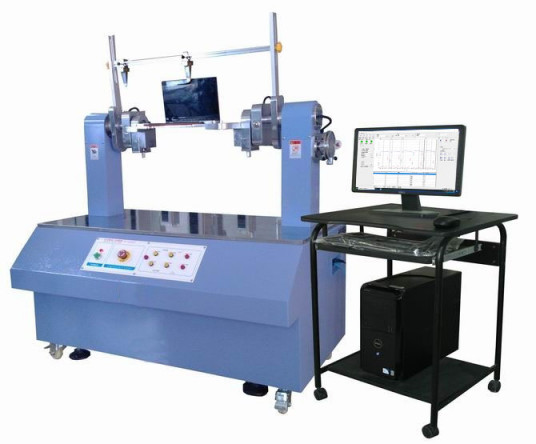

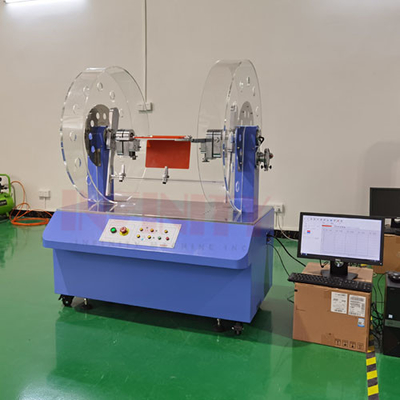

10 ~ 13,3 cala ekranowy sprzęt do testowania momentu obrotowego zawiasów laptopa do laboratorium

Sprzęt do testowania skręcania w laboratorium Sprzęt do testowania momentu obrotowego zawiasu laptopa Maszyna do testowania skręcania zawiasów w laboratorium





Specjalności:



1. Warunki testowania są ustalane przez oprogramowanie komputerowe (parametry obejmują zakres kąta, początek skoku, prędkość testowania, cykle testowania, pauzę

czas, czas zatrzymania po pewnych cyklach itp.)

2. Potrafi wydrukować i zapisać wartość testową i wykres (wykresy obejmują moment obrotowy ~ kąt, tłumienie momentu obrotowego)

3. Tytuł, nazwa próbki, data testu, operator i numer pliku raportu z testów są edytowalne.

4. Raport z testów jest formą edycji danych Microsoft Access, dane testowe zostaną wprowadzone automatycznie i mogą być rejestrowane i drukowane.I może bezpośrednio

wydrukuj wykres testowy w interfejsie testowym.

5. Oprogramowanie i raport można ustawić w zakresie parametrów testowania, tak aby automatycznie pokazywał tylko PASS lub FAIL i automatycznie zmierzył

i wyświetl maksymalny moment obrotowy, min.moment obrotowy i średni moment obrotowy i utwórz wykres.

6. Automatycznie rejestruj wykresy dla momentu obrotowego ~ kąta, wykres tłumienia momentu obrotowego + dane testowe danych dla każdego cyklu.

7. Wykres tłumienia momentu obrotowego: do rejestrowania każdego cyklu testowego i tworzenia wykresu, który może sprawdzić tłumienie momentu obrotowego związanego z testowaniem

cykle.

8. Aby użyć serwosilnika firmy Panasonic do napędu, z enkoderem o wysokim impulsie 2500r, aby zapewnić wysoką precyzję, niższy poziom hałasu, wysoki moment obrotowy i długi

życie.

9. Aby użyć przetwornika momentu obrotowego firmy Setech w Korei do pomiaru momentu obrotowego, tolerancja może wynosić ±0,5% FS.

10. Aby przyłożyć siłę i wyposażyć urządzenie w środek osi dla podwójnych stron, które może zagwarantować niskie wibracje i wysoki moment obrotowy oraz zapewnić precyzję testowania zawiasu.



Specyfikacja:



Produkty	Maszyny do testowania skręcania zawiasów laptopa
Przestrzeń testowa	Potrafi przetestować laptopa z ekranem 10 ~ 13.3 cala;
Pojemność	100kgfcm (10Nm)
Min.wyświetlacz czasu	0,01 kgf. cm
Min.Kąt wyświetlania	0,010

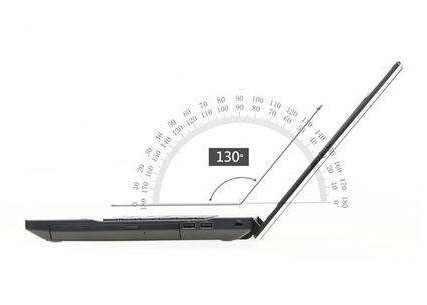

Zakres kąta obrotu	5～3550 (ponieważ laptop ma ekran i klawiaturę, więc rzeczywisty zakres kąta zawiasu nie osiągnie 0 ~ 3600)
Testowanie zakresu prędkości	1 ~ 72000/min może ustawić prędkość w stałej lub może ustawić prędkość W trzech częściach po łuku: 0~120°=1 s, 120°~240°=2 s, 240°~360°=1 s)
Ustawienie stanu alarmu	Zawias: utrata momentu obrotowego zawiasu lub moment obrotowy < ustawiony moment obrotowy, tester zatrzyma się i uruchomi alarm w oprogramowaniu.
Rozmiar testera	W1130×D650×H1450mm
Waga	Około 260 kg
Moc	1∮, AC220V, 5A



Patent na oprogramowanie w Chinach nr: 2007.8.13634







Cel, powód:

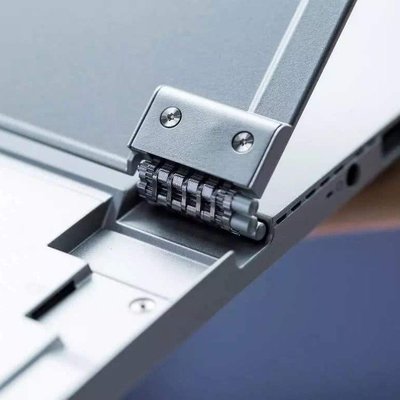

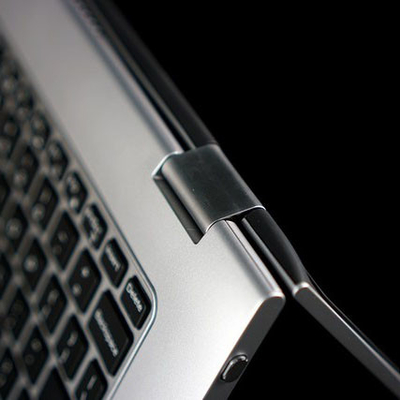

Maszyna do testowania momentu obrotowego laptopa nadaje się do laptopa, ultrabooka, monitora i innych produktów elektronicznych do wykonywania testu momentu obrotowego oraz testu żywotności tłumienia skrętu dla zawiasu, może mierzyć moment obrotowy zawiasu do otwierania i zamykania pod kątem 360 stopni i wyświetl wykres pomiaru.





Oprogramowanie sterujące (chiński i angielski)):





❶Język operacji: chiński, angielski przełączalny



❷ Jednostka momentu obrotowego: kgf.cm, Nm, Lbf.in przełączana



❸ Interfejs metody testowania: Może swobodnie wywoływać, edytować, zapisywać lub każdy cykl będzie automatycznie zapisywany jako nowy numer pliku. W interfejsie metody testowania, aby ustawić

prędkość obrotowa (zgodnie z ruchem wskazówek zegara lub w kierunku przeciwnym), prędkość testowania, cykle testowania, czas pauzy i tak dalej.





❹ wykres tłumienia żywotności: współrzędna, kolor, kolor tła wykresu tłumienia są edytowalne.





Wykres tłumienia żywotności





Raport z testów: nagłówek raportu, czcionkę można edytować, można utworzyć jako plik PDF, Excel.







Raport danych może tworzyć maksymalny moment obrotowy, minimalny moment obrotowy i średni moment obrotowy oraz automatycznie oceniać PASS lub FAIL.
