| Miejsce pochodzenia: | Wyprodukowano w Chinach |
| Nazwa handlowa: | Infinity Machine |
| Orzecznictwo: | CE ISO |
| Numer modelu: | ID6150 |
| Minimalne zamówienie: | 1 |
|---|---|
| Cena: | Negotiate |
| Szczegóły pakowania: | Przezroczysta folia + gąbka + karton drewniany |
| Czas dostawy: | 20-30 dni po potwierdzeniu zamówienia |
| Zasady płatności: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Możliwość Supply: | 200 sztuk na miesiąc |
| Nazwa produktu: | Trójosiowa automatyczna maszyna do badania udarności kuli | Model: | ID6150 |
|---|---|---|---|
| Specyfikacje kulek stalowych: | 20 g, 500 g lub zgodnie z instrukcją | Specyfikacja kulki akrylowej: | 160 g lub według specyfikacji |
| Wysokość testu: | 50-1200mm | Błąd wysokości: | ±1 mm |
| Władza: | Elektroniczny | Gwarancja: | 1 rok |
| Podkreślić: | Urządzenie do badania wpływu niskiego hałasu,Automatyczna maszyna do testowania uderzenia kulki,Maszyna do badań uderzeń telefonów komórkowych |
||

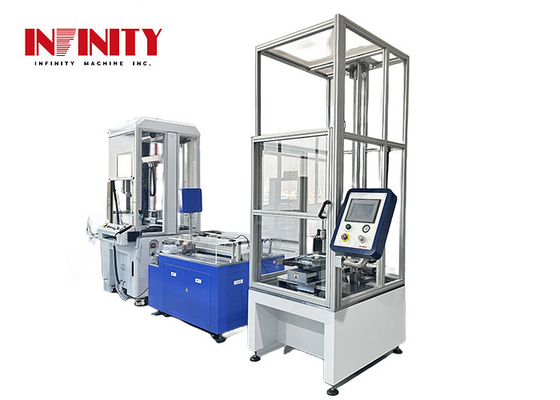

Trójosiowa automatyczna maszyna do badań uderzeń kulki
Numer modelu produktu: ID6150
Zastosowanie:

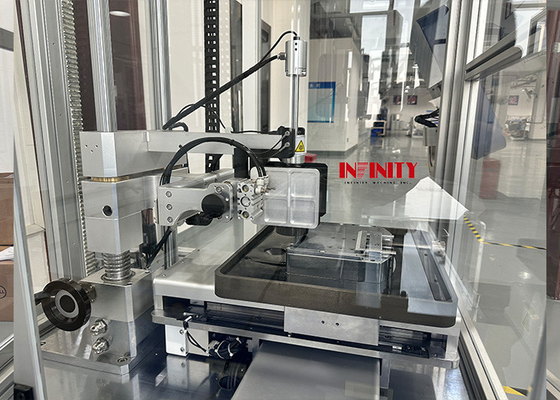

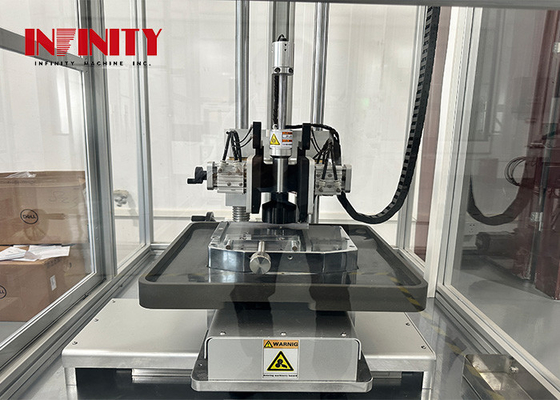

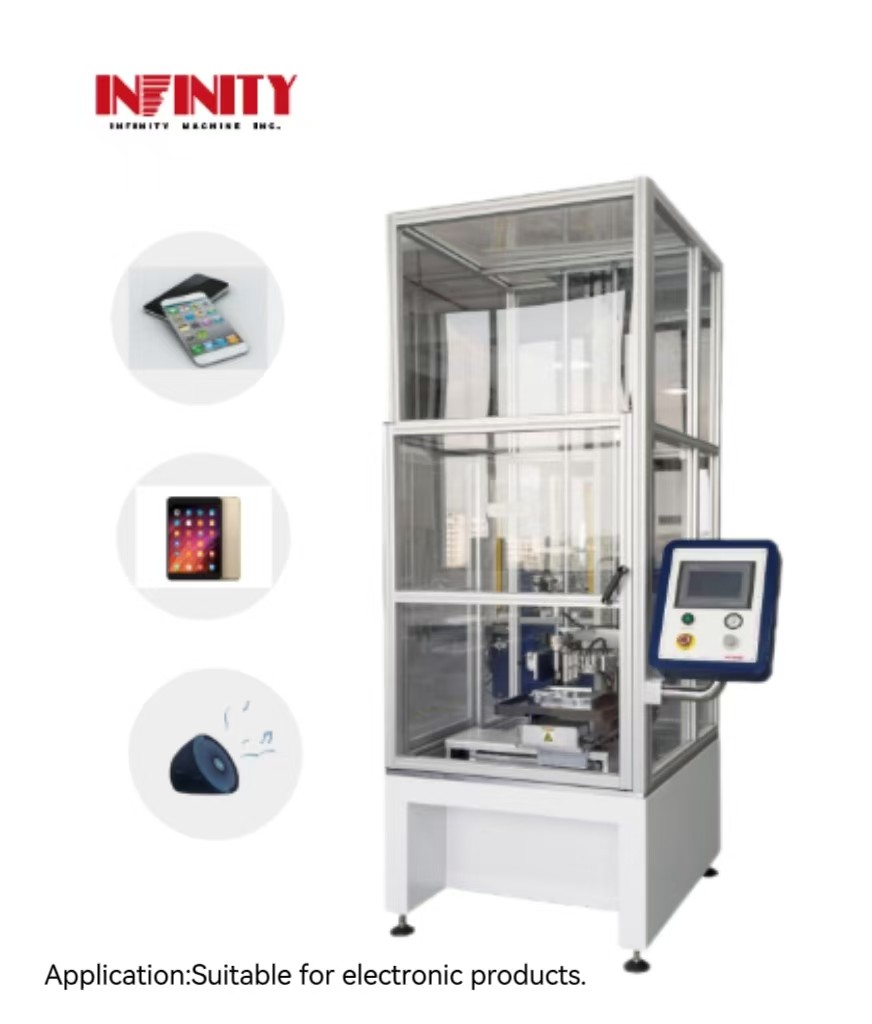

Maszyna przyjmuje tryb sterowania PLC, dysze ssania wykorzystuje próżniowe ciśnienie ujemne, trzymając różne rozmiary stalowych kul, naciśnij przycisk opuszczenia, dysze ssania,stalowa kulka zostanie wykorzystana jako badanie wolnego upadku, uderzyć w powierzchnię próbki i przetestować odporność próbki na uderzenie, która nadaje się do badania uderzeń telefonów komórkowych, tabletów, urządzeń audio i innych produktów elektronicznych.
Cechy:
1.Urządzenie wykorzystuje metodę adsorpcji próżniowej do absorpcji stalowych kul, która jest dokładniejsza niż mechaniczna metoda upuszczania pazurami.może być zaprogramowany do realizacji automatycznego badania cyklu wielopunktowego i poprawy wydajności badania.
2Oś X, Y i Z jest napędzana przez serwo silnik Japonii Panasonic, precyzyjne napęd śruby kulkowej, niski hałas i trwałe użytkowanie.
3Język ma uproszczony interfejs / angielski, odpowiedni dla globalnych klientów.
4Interfejs obsługi oprogramowania jest prosty i łatwy w obsłudze.
5Unikalne automatyczne zresetowanie i automatyczna funkcja odbioru, może zrealizować bez nadzoru i automatyczne badania cyklu.uderzenia stalowej kuli na próbkę podczas uruchamiania i pracy, a stalowa kulka sprężyny i jest zaciskany przez tablicę, aby zapobiec wtórnym uderzeniom na próbkę.cylinder jest zwolniony i upuszcza stalową kulęPo upuszczeniu kuli przez oś Z cykluje.
6. Cała maszyna przyjmuje konstrukcję konstrukcji podłogi, panel operacyjny może się obracać, tak aby operator był bliżej obszaru testowego, bardziej wygodne załadunek i rozładunek próbki.
7.Urządzenie zapewnia doskonały mechanizm wykrywania usterek w stanie pracy i zapewnia odpowiednią informację o błędach,i wykonuje wykrywanie i przetwarzanie awarii serwo w czasie rzeczywistym, usterka czujnika, usterka graniczna osi X, Y i Z, tak aby zwiększyć ochronę bezpieczeństwa osób i sprzętu.
8Urządzenie jest wyposażone w funkcję lasera podczerwonego, która może precyzyjnie zlokalizować położenie punktu lądowania i ułatwić testownikowi dokładne określenie położenia badania.
9Formuła badań jest przechowywana w pamięci ROM systemu, która jest prosta i wygodna do odczytania i zmiany pozycji badań.
Parametry specyfikacji:
|
Pprojekt |
Sspecyfikacje |
|
Specyfikacje stalowej kuli |
20 g, 500 g lub zgodnie ze specyfikacją |
|
Specyfikacja kulki akrylowej |
160 g lub zgodnie ze specyfikacją |
|
Wysokość badania |
50-1200 mm |
|
Błąd wysokości |
±1 mm |
|
Trasa osi X |
420 mm |
|
Trasa osi Y |
300 mm |
|
Zakres prędkości osi X |
1~100 mm/s |
|
Zakres prędkości osi Y |
1~100 mm/s |
|
Zakres prędkości osi Z |
1-200 mm/s |
|
Wielkość sprzętu |
1140 × 1200 × 2700 mm |
|
Masa sprzętu |
Około 530 kg |
|
Zasilanie pracy |
AC220V 2A 50Hz |
|
Pojemność zakładu |
1200 W |
Urządzenie sterujące interfejs:
Diagram przepływu działań:
1.Clamp próbki i umieścić kulę w otworze stożka
2Oś Z opada i pochłania stalową kulę.
3Podnieś stalową kulę i podnieś się do ustawionej wysokości uderzenia.
4Pozycja platform X i Y w punkcie uderzenia.
5Piłka spada i uderza w punkt uderzenia.
6W momencie odbicia kuli cylinder się rozciąga, aby zacisnąć stalową kulę, aby zapobiec wtórnemu uderzeniu.
7.Po umieszczeniu platformy XY w pozycji otworu krawędziowego i po umieszczeniu jej w pozycji skojarzonej z kulą, cylinder zostaje uwolniony, a stalowa kula obniżona.Stalowa kula automatycznie zresetuje się do środka otworu w stykuPo opuszczeniu osi Z, aby podnieść piłkę, wykonuje się cykl.
Wsparcie i usługi:
W sprawieMaszyna do badania uderzeńwsparcie techniczne produktu i usługi obejmują:
- Wytyczne dotyczące instalacji i ustawień
- Usługi kalibracji i konserwacji
- Pomoc w rozwiązywaniu problemów i naprawie
- Aktualizacje i ulepszenia oprogramowania
- Szkolenia i edukacja w zakresie obsługi i bezpieczeństwa maszyn
- Konsultacje w sprawie norm i procedur badawczych
