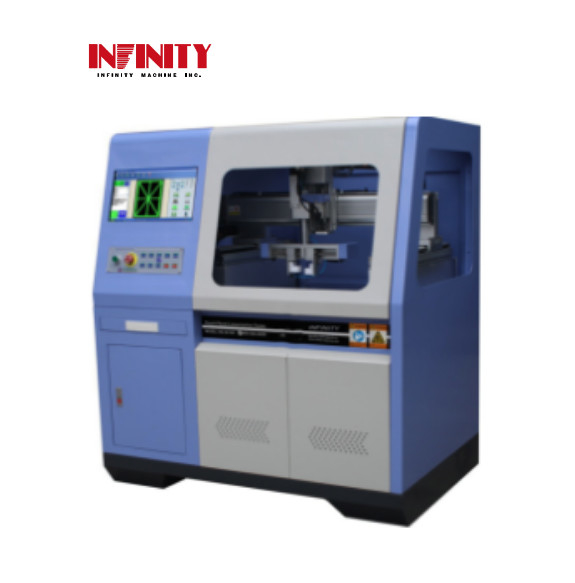

100mm / 170mm Infraczerwony Panel dotykowy Tester 6 osi Z wysoką dokładnością
Model: RS-5610R
Celem:
Wielofunkcyjny panel dotykowy badacz niezależnie badał, opracowany i wyprodukowany przez naszą firmę jest wysokiej technologii produkt integrujący sterowanie ruchem, zbieranie danych,technologia analizy i statystyki, którego rdzeniem jest program [touch panel system sterowania] do testowania. ma zalety silnej funkcji, proste programowanie, wygodne działanie i niska cena itpMa zastosowanie do ekranu dotykowego CTP, ekranu podczerwonego, produkcji kompletnych maszyn (telefon komórkowy i komputer itp.), badań i rozwoju produktów oraz wykrywania produktów.
Numer patentu: ZL2011 2056 1683.X
Elementy badawcze:
1. Spełnić różne testy wydajności fabryki CTP do paneli, zmienić różne porty protokołu komunikacji, aby szybko zrealizować testy paneli
W celu uzyskania wyników badań technicznych, należy przeprowadzić przegląd danych, które zostały zebrane w celu uzyskania wyników badań.
WIFI do pozyskiwania, analizy i liczenia danych oraz generowania raportów testowych w formie PDF i EXCEL;
2. Kliknij test dokładności wielopunktowy kliknij w dowolnej pozycji obszaru testowego zgodnie z różnymi wymaganiami klientów, sprawdź odchylenie pozycji
w celu jednoczesnego testowania zdolności obróbki i dokładności produktu;
3. Wykonanie badań liniarności - obsługa wielu obrazów, takich jak linie równoległe, linie pionowe, przewroce i łuk okrągły w celu wykrycia odchylenia linearności
Produkt może ustawić odległość linii, liczbę i rozmiar łuku według własnej woli w obszarze badań i obsługiwać więcej metod wsparcia, takich jak oznakowanie dwupunktowe
jednoczesne i dwupunktowe oznakowanie okrągłe w celu spełnienia bardziej precyzyjnych charakterystyk przedstawienia produktu;
4Test wrażliwości - można ustawić różne lokalizacje oznakowania, aby zrealizować oznakowanie kontaktowe lub nie-kontaktowe, wysokość długopisu dotykowego do produktu może być
mogą być ustawione i regulowane, a wysokość sterowania kontaktem można automatycznie znaleźć;
5. Badanie współrzędnych drgania - może ustawić wiele wykresów testowych w obszarze testowym i odczytać dane z każdego czasu przez wiele razy i obliczyć odchylenie
wartość;
6. badanie niezawodności przesuwania: może ustawić wiele wykresów testowych w obszarze badania i przesuwania zgodnie z określonym czasem i sekwencją, aby ocenić, czy istnieje
jest odłączeniem linii w badaniu;
7Test sygnału/hałasu: poprzez wielopunktowy test kliknięcia produktu, może on uzyskać wartość sygnału uzyskaną przez IC i obliczyć stosunek sygnału/hałasu;
(potrzebne wsparcie protokołu IC)
8. Badanie częstotliwości pozycjonowania - może dotykać i sterować produktem w centralnej pozycji obszaru testowego i zdobywać dane wiele razy w celu obliczenia
częstotliwość przesyłania danych;
9. Test czasu reakcji: kliknij w dowolnym położeniu obszaru testowego i sterować panelami dotykowymi i oblicza czas reakcji produktu do wsparcia
badanie czasu reakcji w wielu punktach;
10. Badanie zużycia energii: badanie zużycia energii statycznej i dynamicznej produktu za pomocą modułu badawczego mocy na poziomie miliwatów o wysokiej dokładności;
(potrzebne wsparcie protokołu IC)
11. Z silną funkcją bazy danych, może szybko analizować zebrane dane, aby zrealizować łączenie wykresu z danymi i automatycznie generować różne
Sprawozdania z badań mogą być zmieniane zgodnie z wymaganiami różnych użytkowników.
12. Z oprogramowaniem niezawodne zdolności, ustawienia autoryzacji i jeden klucz test, jest łatwy w obsłudze i może automatycznie ocenić PASS OR FAIL
zgodnie z ustawionym wskaźnikiem (wartością odchylenia) po badaniu;
13. Test stopnia oddzielenia: realizować oddzielenie i zamknięcie działań dwóch długopisów dotykowych, dwa długopisy dotykowe mogą realizować równoległe oddzielenie i zamknięcie,
Przesunięcie długopisów dotykowych w celu wykrycia minimalnej przestrzeni pracy między dwoma punktami
Produktów, użyć różnych kolorów do oznakowania rzeczywistego wykresu i ekranu dotykowego, aby zwrócić lokalizację wykresu oznakowania, 9 palca Gesture
Symulacja testów wewnątrz systemu.
Specyfikacja:
| Model |
RS-5610R |
| Próbka testowa |
Ekran CTP 1 sztuk lub 2 sztuk (może być badany oddzielnie lub dwie próbki są badane na zmianę)
|
| Zakres ruchu osi X |
0~480 mm (około 19") |
| Zakres ruchu osi Y |
0~300 mm (około 12") |
| Zakres ruchu osi Z |
0 ‰ 50 mm |
| Kontrola dokładności pozycjonowania |
± 0,001 mm ((± 0,00004") |
|
Dokładność wielokrotnego pozycjonowania osi X-Y
|
≤ 0,01 mm ((≤ 0,0004") |
| Prędkość ruchu osi X-Y |
0~500 mm/s |
| Prędkość ruchu osi Z |
0 ‰ 200 mm/s |
|
Pozycjonowanie wielokrotne osi Z
dokładność
|
±0,02 mm |
| Zintegrowane obciążenie ciężarowe |
30g, 150g, 250g |
| Średnica głowicy badawczej |
Ø3~ Ø15 mm zmienne |
| Prędkość obrotu osi R |
2 ̊5sec/360° |
|
Maksymalny bieg osi oddzielającej A i B
|
100 mm lub 170 mm |
|
Prędkość oddzielenia końców A i B
|
1 ‰ 50 mm/s |
|
Zasilanie analogowe i cyfrowe
zakres napięcia
|
DC1.2V~5V |
|
Analogiczne i cyfrowe zasilanie
dokładność napięcia
|
±0,02V |
|
Prąd zużycia mocy
zakres wykrywania
|
0 ‰ 500 mA |
|
Dokładność wykrywania zużycia energii
|
± 1 mW |
| Częstotliwość gromadzenia danych |
100 kHz, 200 kHz, 400 kHz ustawialne |
| Protokół komunikacji |
Autobus I2C, port seryjny, USB (klient zapewnia protokół komunikacji, a my wykonujemy przechwytywanie danych płyt komunikacyjnych) |
| Wymiar (WxDxH) |
1580x1100x1520 mm |
| Waga |
Około 650 kg |
| Źródło mocy |
AC220V 10A lub określone przez użytkownika |
Coprogramowanie do kontroli:
Raport z danych testowych, obsługa PDF i Excel
Zapewnienie zgodności z testami takimi jak przepustowość, dokładność panelu dotykowego, drgania, liniowość i wrażliwość (wbudowany jest standardowy program wykresów testowych).
