Wysokiej wydajności automatyczna maszyna do testowania skrętu wału obrotowego dla zawiasów i notatek

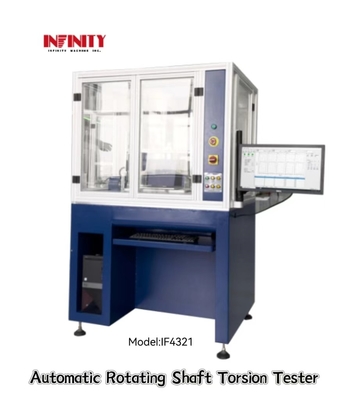

Automatyczny zwrotny tester wału obrotowego

Model:IF4321

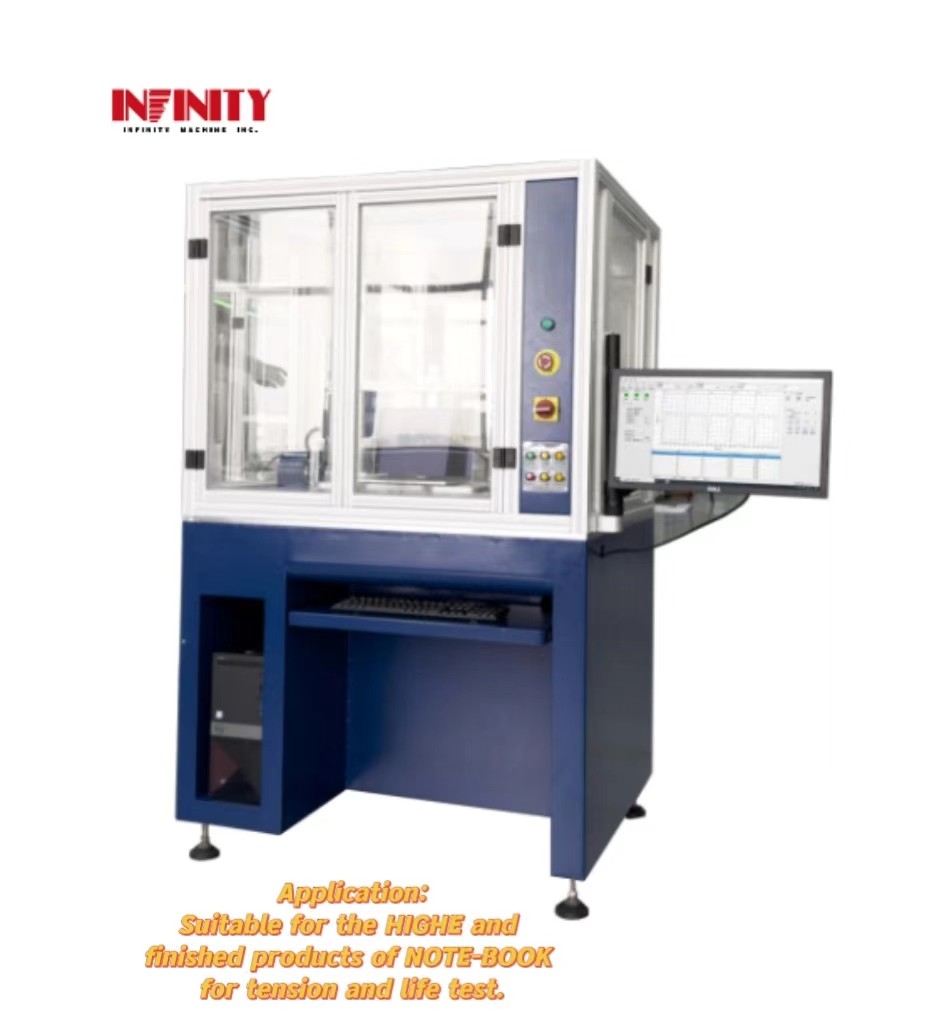

Zastosowanie:

Urządzenie to jest stosowane w przypadku HINGE i gotowych produktów NOTE-BOOK do badań skrętu (atenuacji skrętu) i trwałości.i wysyłać zebrany sygnał skrętu do komputera przez USB3.0 moduł łączności izolacyjnej fotoelektrycznej, który automatycznie rejestruje zmianę krzywej i rysuje krzywą okresu życia tłumienia skrętu.W celu osiągnięcia celu pomiaru momentu obrotowego na gotowym produkcie (nie ma potrzeby demontażu zawiasu), użycie oprogramowania do ustawiania warunków badania, łatwe w obsłudze, a wszystkie dane mogą być przechowywane (warunki badania, krzywa kąta skręcenia, krzywa rozkładu życia, raport z danych badawczych... itd.).

Cechy:

1.W czasie rzeczywistym wyświetlanie bieżącego momentu obrotowego i zmiany kąta, można wyświetlić: kąt obrotowy (N/m-Deg) lub krzywą momentu obrotowego w czasie (N/m-time).

2Prędkość pobierania próbek danych do 2000 razy/sekundę.

3Oś Z jest napędzana przez japoński serwo silnik Panasonic, niski hałas, trwałe użytkowanie.moment jest przechwytywany przy dużych prędkościach, podczas gdy obrót osi Z jest precyzyjnie kontrolowany w celu utworzenia zamkniętej pętli w celu zakończenia momentu obrotowego sterowania.

4.Język można przełączać w trójma interfejsie operacyjnym: uproszczony/tradycyjny/angielski, jednostki momentu obrotowego N, kN, lbf, kgf, gf oraz mm, cm, m, cm.odpowiedni dla klientów z całego świata.

5Warunki badania są ustawiane przez oprogramowanie komputerowe (w tym zakres pomiaru kąta, pozycja początku uderzenia, prędkość pomiaru, czas pomiaru, czas przerwy, N sekund po N latach badania...). ... itd.).

6.Może drukować i przechowywać wykresy (krywa kąta skręcenia + dane, krzywa tłumienia momentu obrotowego + dane, raporty z badań).

Tytuł sprawozdania z badań, specyfikacja produktu, data badania, operator, numer dokumentacji itp. mogą być zmieniane w dowolnym momencie (zarówno w języku chińskim, jak i angielskim).

8.Przechowywanie danych oryginalnych automatycznie, ładowanie starych danych testowych w dowolnym momencie, archiwizacja, dostosowanie plików i drukowanie.

9.Raport może automatycznie określać pozytywne lub negatywne zgodnie z ustawionymi górnymi i dolnymi limitami i automatycznie generować maksymalną wartość momentu obrotowego,minimalna wartość momentu obrotowego i średnia wartość bieżących czasów badaniaMożna wygenerować maksymalną wartość momentu obrotowego, minimalną wartość momentu obrotowego i średnią wartość każdej krzywej.

10.Automatycznie rejestruje każdą krzywą kąta skręcenia, krzywą tłumienia momentu obrotowego + dane.

11Raport o krzywicy tłumienia skrętu: pokazuje związek między zmianą wartości skrętu (tłumieniem) a liczbą razy w trakcie całego badania.

12Napędzany przez japoński serwo silnik Panasonic, z wysokim kodem impulsu 2500r, wysoką precyzją pozycjonowania, niskim hałasem, dużym momentem obrotowym, może być używany przez długi czas.

13.Używa precyzyjnego czujnika momentu obrotowego Korea SETECH do pomiaru momentu obrotowego z dokładnością do ± 0,5% FS.

14. Dwustronne stosowanie siły zapewnia, że lewy i prawy synchroniczny ramię kołyski nie będzie się trząść, a siła akwizycyjna jest bardzo dokładna podczas badania;Jest on wyposażony w dwustronne urządzenie dopasowujące oś w celu zapewnienia spójności i dokładności badań badanej osi HINGE..

Sparametr specyfikacji:

Krzywa: Tor- Nie.- czas (kgf.cm-czas)

FIxtura:
