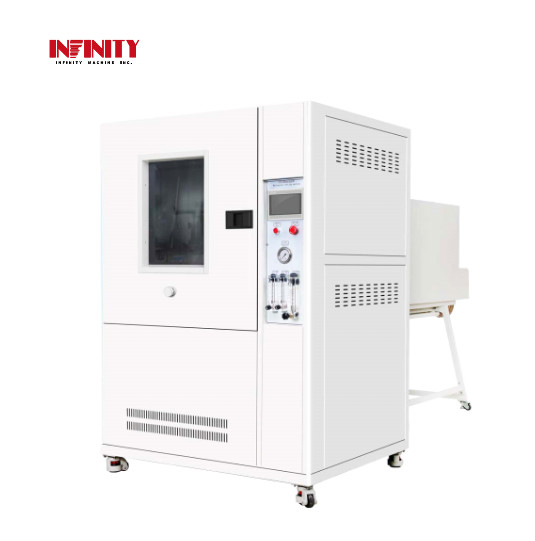

Kompleksowa komora badawcza na deszcz nadająca się do badań wodoodporności lamp zewnętrznych
Model:IE51
Przegląd wyposażenia:

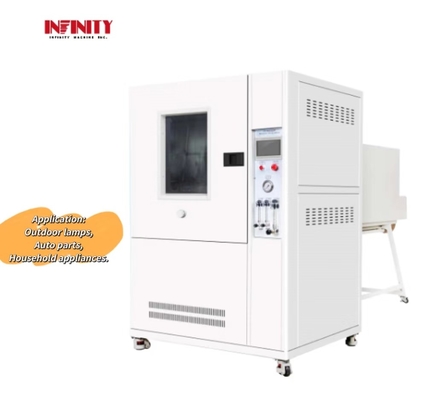

Zastosowanie:Lampy zewnętrzne, urządzenia gospodarstwa domowego, części samochodowe i inne produkty elektroniczne i elektryczne.
Funkcja urządzenia:Główną rolę urządzeń odgrywają produkty elektroniczne i elektryczne, lampy, szafki elektryczne, elementy elektryczne, samochody,O masie przekraczającej 10 kg, warunki pogodowe oczyszczania, spryskiwania, fizyczne i inne związane z nimi działania badania produktu.poprzez weryfikację w celu ustalenia, czy działanie produktu spełnia wymagania, w celu ułatwienia projektowania, ulepszania, weryfikacji i kontroli fabrycznej produktu.
STandards:
Zgodne z normą IEC60529:1989 +A1:1999 +A2: 2013 Stopnie ochrony zapewniane przez obudowy (kod IP), GB4208-2017 Stopnie ochrony zapewniane przez obudowy (kod IP) 14.2.1, 14.2.2, 14.2.3, 14.2.4 Warunki i wymagania przedstawione na rysunkach 3 i 4.
Cechy:
1.Ma zastosowanie do badań produktów w zakresie wodoodporności IPX1, IPX2, IPX3, IPX4, IPX5, IPX6.
2Łuska wykonana jest z krajowej wysokiej jakości stali, powierzchnia jest posypana farbą do pieczenia, piękna i trwała.
3Wewnętrzne pudełko, gramofon, rurka wahadłowa itp. są wykonane z stali nierdzewnej SUS304#, aby zapewnić długotrwałe ochronę przed rdzeniem.
4.Konstrukcja typu pudełkowa; Z zbiornikiem wody, wodą w obiegu; Automatyczna kontrola wody i wykrywanie alarmu niskiego poziomu wody.
5Drzwi posiadają przejrzyste okno obserwacyjne (materiał ze szkła hartowanego), a światło LED jest zainstalowane w pudełku w celu ułatwienia obserwacji wewnętrznej sytuacji badawczej.
6.IPX1, 2:Zbiornik do wody kroplówki przyjmuje konstrukcję próżniową, materiał ze stali nierdzewnej; Pozycja kontaktu dyszy przyjmuje konstrukcję stożkową z mosiądzu w celu łatwej instalacji dyszy wody.
7.IPX1,2:Dzięki funkcji suszenia sprężonym powietrzem po zakończeniu badania nadmiar wody może zostać usunięty z pudełka kroplówkowego w celu uniknięcia zanieczyszczenia wody i zatkania otworu szpilkowego (uwaga:Zapewnienie powietrza wymagane przez użytkownika)
8.IPX3,4:Napęd rury wahadłowej przyjmuje krajowy wysokiej jakości silnik krokówkowy, prędkość i kąt rury wahadłowej są dokładne i regulowane, i nie ma problemu z wyjściem z kroku (z wyjściem z kroku:To spowoduje, że rurka wahadłowa będzie działać nienormalnie i uderzy w środkowy wał gramofonu., powodując uszkodzenie sprzętu)
9.IPX5,6:Wytwarzane zgodnie ze specyfikacjami IEC60529 (jak pokazano poniżej):
10Środki filtracyjne: standardowy filtr o wysokiej precyzji może skutecznie filtrować zanieczyszczenia w wodzie z kranu; element filtracyjny można regularnie wymieniać.
11Napęd obrotowy: wykorzystanie krajowego silnika krokowego wysokiej jakości, prędkość i kąt można ustawić na ekranie dotykowym (regulowalny), dokładny bezkrok regulowalny w zakresie standardowym,i może automatycznie kontrolować pozytywne i ujemne obroty (pozytywne i ujemne obroty: nadaje się do badań mocy próbki, aby zapobiec uzwojeniu).
12Pojazd testowy jest wyposażony w gniazdo zasilania próbki (AC220,10A), a czas włączenia i wyłączenia mocy próbki można sterować za pomocą programu:wyłączenie zasilania (0-999min) - włączenie zasilania (0-999min) - wyłączenie zasilania (0-999min), który jest odpowiedni do włączania i wyłączania próbki podczas badania.
13. Czas badania można ustawić na ekranie dotykowym, a zakres ustawień wynosi 0-999 min ((regulowalny).
14.Rodzinny system sterowania przyjmuje 7-calowy ekran dotykowy + PLC Panasonic, elementy elektryczne takie jak LS, Omron i inne importowane marki, proces okablowania zgodny ze standardami krajowymi,rozsądny układ deski, solidne okablowanie, wyraźnie oznaczone.
Sparametr specyfikacji:
| Ja...czasy |
Sspecyfikacja
|
| Wielkość pudełka wewnętrznego: (W*D*H) |
900*900*1050 mm
|
| Wymiary zewnętrzne (W*D*H) |
1350*3700*1920 mm
|
| Średnica gramofonu: |
¢600mm
|
| Maksymalna nośność gramofonu: |
50 kg
|
| Wysokość podnoszenia gramofonu: |
460-740 mm ((Wyżyna stołu od dołu)
|
| Obrót może być nachylony: |
0° lub 15° ((W kierunku poziomym)
|
| Prędkość obrotowa obrotowego: |
1 -5 r/min ((Precyzyjna i regulowana)
|
| Tryb obrotowy gramofonu: |
Prosto do przodu / odwrotne przemiany / przerywana rotacja
|
| Tryb regulacji przepływu: |
Ręczna regulacja za pomocą regulowanego przepływometra
|
| TJest czas: |
0-999 min
|
| Całkowita masa sprzętu: |
Około 300 kg
|
| IPX1, część 2 - Parametry techniczne |
| Powierzchnia płytki do zrzucenia: |
600*600 mm
|
| Wielkość dyszy IPX12: |
Średnica 0,4 mm
|
| Odległość między otworami do kroplówki: |
20*20 mm
|
| Pwprowadzenie: |
IPX1=1 mm/min;IPX2=3 mm/min
|
| Tryb podnoszenia deski: |
Nie regulowane (stałe)
|
| IPX3, część 4 - Parametry techniczne |
| Rozmiar promienia rurki wahadła: |
R400 mm
|
| Przepływ rury wahadłowej R400: |
1.1L/min±5% ((IPX3);1.8L/min±5% ((IPX4)
|
| Rozmiar otworu opryskowego: |
00,4 mm
|
| Odległość między otworami rozpylania: |
50 mm
|
| Zmieniaj średnicę wewnętrzną rurki: |
15 mm
|
| kąt wahadła: |
120o ((IPX3), 350o ((IPX4) lub indywidualne ustawienia
|
| Prędkość przesuwania rurki wahadłowej: |
240° z powrotem i z powrotem 4S, 720° z powrotem i z powrotem 12S (precyzyjne sterowanie) lub ustawienia niestandardowe |
| IPX5, 6 części - Parametry techniczne |
| Ograniczona prędkość prądu: |
60,3 mm
|
| IPX6 otwór do oprysku: |
12.5 mm
|
| IPX5 Prędkość przepływu wody: |
120,5±0,625 l/min
|
| IPX6 Prędkość przepływu wody: |
100±5 l/min
|
| ciśnienie hydrauliczne ((Mpa): |
Regulowanie przepływu wody zgodnie z przepisami
|
| Odległość rozpylania: |
2.5 m (odległość między dyszą a środkiem gramofonu)
|
| /Pozbrojnicze przesuwanie: |
Silnik stopniowy
|
| Parametry wody, energii elektrycznej i gazu |
| Zasilanie prób testowych |
220 V
|
| Zasilanie urządzenia |
380V 50Hz 3,0KW ((lub określić)
|
| Sfunkcja ochrony |
Ochrona przed wyciekiem, ochrona przed niedoborem wody, ochrona przed zwarciem |
| Fkonfiguracja aktorskiej |
1.Jedna kopia instrukcji obsługi; 2.Jedna świadectwo fabryczne; 3.Jedna kopia karty gwarancyjnej sprzętu; 4.1 element filtrujący; 5.100 igieł testowych; 6.Rura wodna 6 metrów (1 pozycja) |
| Wymagania wodne |
1, użytkownik musi skonfigurować źródło wody dla sprzętu w miejscu instalacji, ciśnienie wody nie jest mniejsze niż 0,2Mpa i zainstalować 4 kranu wodną.Włókno nie powinno znajdować się od urządzenia w odległości większej niż 2 metry. |
Nasze usługi
Pomoc wdrożeniowa,instalacja, szkolenie,kalibracja, konserwacja zapobiegawcza, wsparcie techniczne, modernizacja, naprawa i części zamienne.
