Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test

Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test

Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test
Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test
Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test
Szczegóły Produktu:
Miejsce pochodzenia: Wyprodukowano w Chinach
Nazwa handlowa: Infinity Machine Inc.
Orzecznictwo: ISO
Numer modelu: C5092
Zapłata:
Minimalne zamówienie: 1
Cena: Negotiate
Szczegóły pakowania: Przezroczysta folia + gąbka + karton drewniany
Czas dostawy: 35-40 dni po potwierdzeniu zamówienia
Zasady płatności: T/T
Możliwość Supply: 50 zestawów miesięcznie
Kontakt
Szczegółowy opis produktu
Nazwa produktu: Maszyny testujące cykl elastyczny do procedury testowej cyklu elastycznego kabla wielożyłowego SFF-8 Model: C5092
Aplikacja: Kable cykliczne maszyny do testowania zginania kabli nadają się do testów zginania kabla wielożyłowe norma testowa: SFF 8417 Procedura testu cyklu zginania kabla wielożyłowego; ISO 19642-2:2023 Test cyklicznego zgina
Kwota testowa: 2 szt Prędkość testowa: 10 ~ 60 obr./min ± 2 cpm (częsty użytkownik 13 obr./min)
Zakres kątów: ±90° / 0°~180° Cykl badania: 1 ¢999,999 razy
Moc: Jednofazowe AC220V lub 120V±10%, 50/60Hz Gwarancja: 1 rok

Flex-Cycle Testing Machine for SFF-8417 Multi Conductor Cable Flex Cycle Test Procedure
Product Overview

The C5092 Cable Cycle Flex Tester is a specialized testing machine designed for evaluating the bending fatigue performance of various cable types in compliance with ISO 19642-2 standards and SFF-8417 test procedures.

This automotive cables cyclic bending fatigue test equipment is engineered to assess cable conductivity after repeated flex cycles, providing critical quality evaluation for vehicle wiring and other cable applications.

Applications
  • Multi-conductor cables
  • Communication cables
  • Data cables
  • Robot cables
  • Automotive cables
  • Earphone wires
  • Machine cables
Testing Methodology

The testing process involves short-circuit connecting one end of the cable, fixing it to a rotation plate, applying calibrated weights, and performing controlled left-right rotational movements to assess cable conductivity after repeated cycles.

Compliance Standards
  • ISO 19642-2 Road vehicles - Automotive cables - Part 2: Test methods
  • ISO 19642-2:2019 & ISO 19642-2:2023
  • ISO 14572
  • GB/T 25085.2--2024
  • SFF 8417 Multi Conductor Cable Flex Cycle Test Procedure
Technical Specifications
Parameter Specification
Model C5092
Test Amount 2 PCS
Test Speed 10~60rpm±2cpm (Frequent user of 13rpm)
Angle Range 90°
Min Display Angle ±1°
Testing Cycles 1～999,999 times
Guide Wheel Radius R13, R19, R25, R37, R55, R69, R82, R107 (changeable) 4 sets
Diameter of Rotation Plate 275mm
Weights 100g, 200g, 500g, 1000g (or customize)
Dimension (W*D*H) 1280*724*1320mm
Weight 350kg
Power Supply Single phase AC220V / AC120V 50/60Hz 5A or specified by user
Product Images

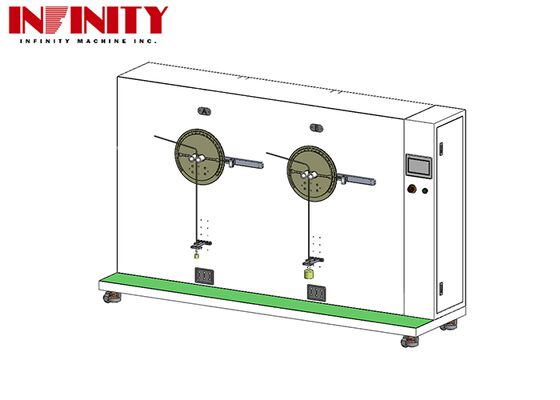

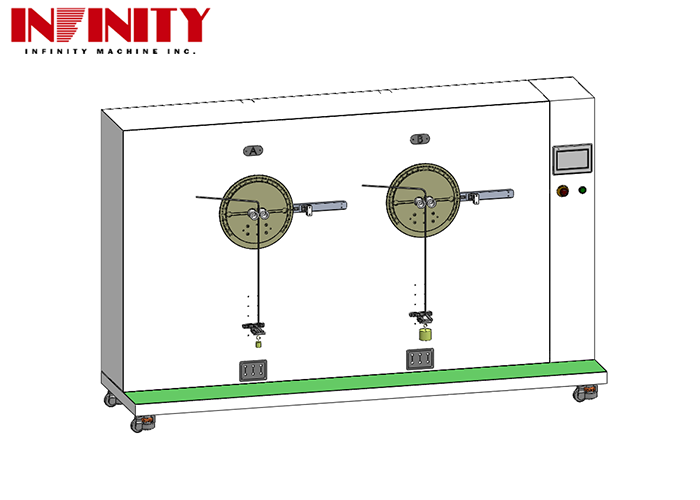

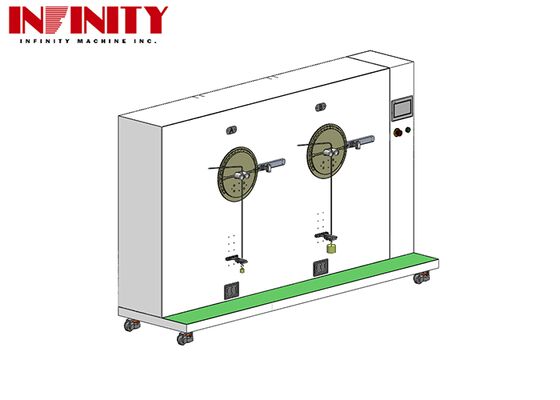

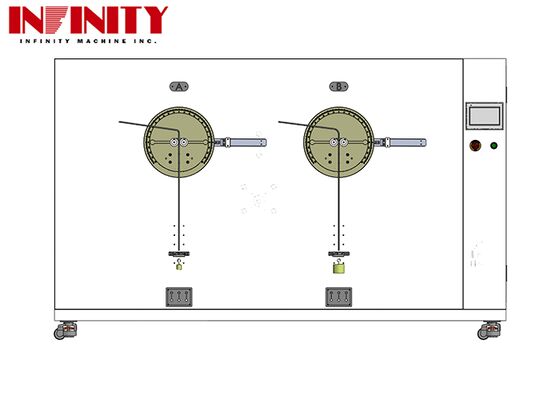

Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test 0 Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test 1 Flex-Cycle Testing Machine for SFF-8417 and ISO 19642-2:2023 Multi-Conductor Cable Bending Fatigue Test 2
Packaging and Shipping
Product Packaging

Automotive cables cyclic bending testing equipment is packaged in sturdy wooden crates to prevent damage during transportation. Each crate features clear shipping marks for easy identification and handling.

Shipping

We partner with reliable shipping companies to ensure safe handling and timely delivery. Customers receive comprehensive tracking information to monitor shipment status throughout the transportation process.
